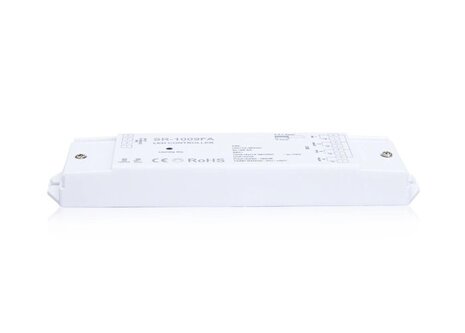

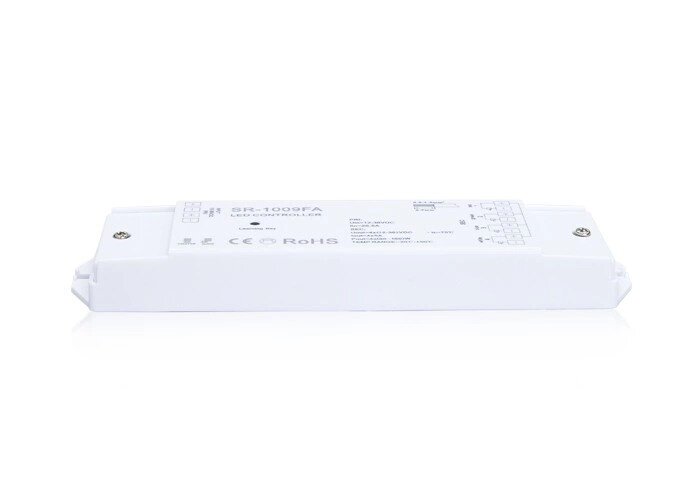

Riadiaci prijímač RGB 1009FA, 12-36VDC, 3x5A

Riadiaci RGB-W modul LC-1009FA .
Návod na použitie a popis produktu nájdete aj v PDF verzii po kliknutí na obrázok.
Rádiový prijímač buď pre diaľkové ovládače LC-2819, LC-2820, LC-2818, LC-2833, LC-2825, LC-2835 alebo pri využití Transmiteru LC2818 WITR-SRT RGB ovládateľné smartfónom (android/iOS).
Vhodné pre farebné LED pásy a svietidlá s konštantným napájacím napätím 12 a 24V DC.
Napájacie napätie: 12-36 VDCVýstupné napätie: 12-36 VDC
Výstupný výkon: 4 x 60 W (pri 12V DC) , 4 x 120W (pri 24V DC)
Výstupný prúd: 4 x 5A
Pracovná teplota: -20/+50C°
Rozmery: 177 x 57 x 18mm
Schéma zapojenia je v galérii.
Priradenie modulu k zóne
a. Na diaľkovom ovládaní stlačte tlačidlo „zapnúť / vypnúť“.
b. Stlačte „programovateľné tlačidlo“ na prijímacom module a indikátor sa zapne
c. Stlačte a držte číslo zóny na diaľkovom ovládači
d. Indikátor na prijímacom module začne blikať pre potvrdenie zvolenia zóny .
e. Stlačte „programovateľné tlačidlo“ na prijímacom module dlhšie ako 5 sekúnd, kým sa indikátor nevypne. Tým bude prijímací modul priradený k danej zóne.
Poznámka: Je možné priradiť viacero prijímacích modulov k rovnakému číslu zóny. Tieto prijímacie moduly budú riadené synchrónne. Je tiež možné priradiť každý prijímací modul k jednej zo 4 rôznych zón.
