Káble využívajúce technológiu izolácie z fyzickej peny majú menovitú impedanciu 75 ohmov a sú v súlade s EN 50117. Používajú sa predovšetkým v káblovej televízii, individuálnych/centrálnych satelitných rozvodoch a CCTV bezpečnostných kamerových systémoch. Vďaka polyetylénovému plášťu sú preferované pre vonkajšie a podzemné inštalácie.
Balenie: 300m

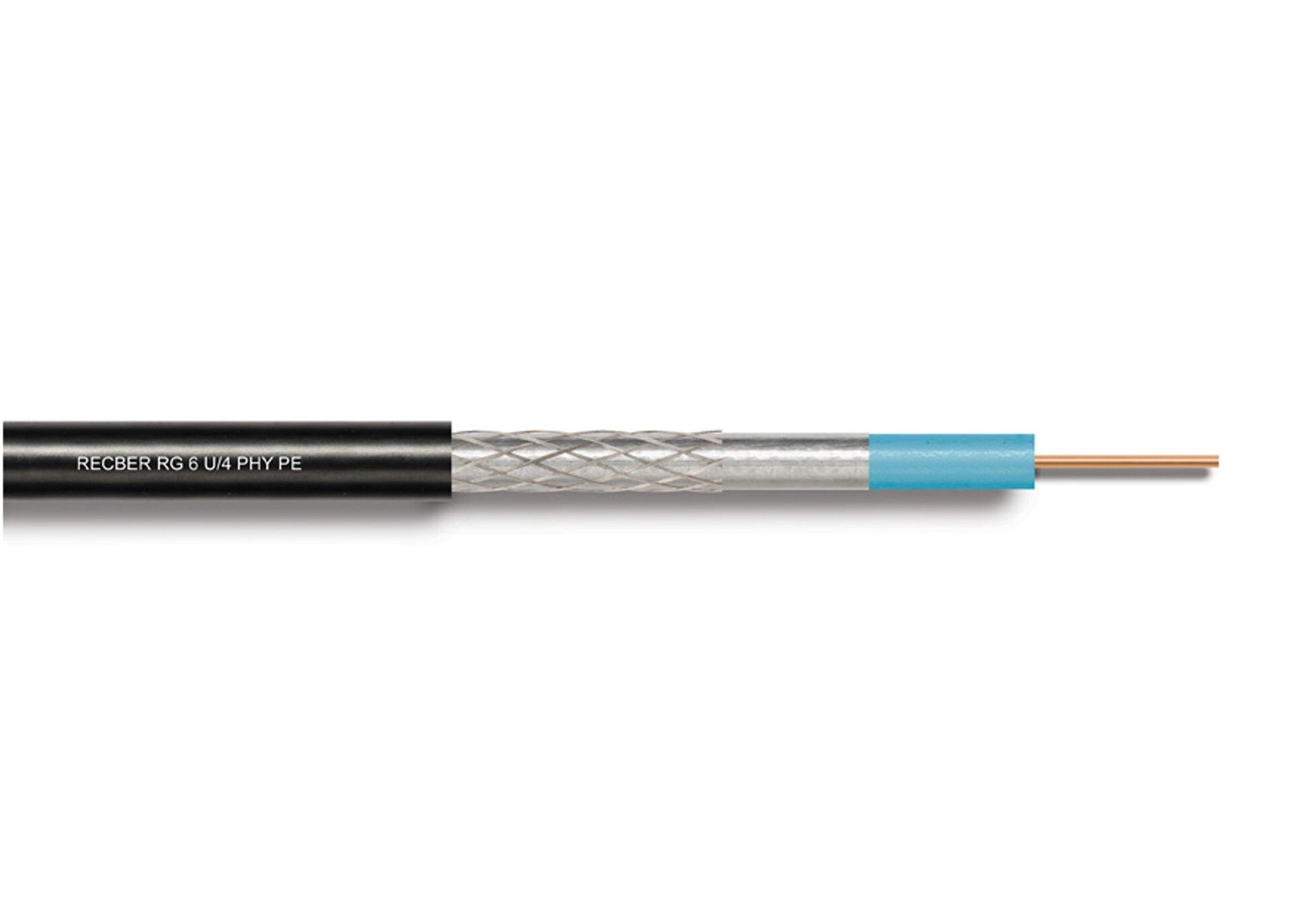

Conductor Electrolytic copper wire, Ø 1.02 mm (AWG18)
Insulation Physical foam PE, Ø 4.60 mm 70°C, EN 50290-2-23
Screen Al-Pet foil min. 100% coverage Aluminium braided wire
Sheath PE – RAL 9011 Black, Ø 6.80 mm 80°C, EN 50290-2-24
Operating temperature
-30 °C … +70 °C
Bending radius min.
10 x D
Impedance
75 ± 3 Ω
Capacitance
52 ± 2 pF/m
Velocity of propagation
%84 ± 2
Insulation resistance min.
2 G Ω x km
Operating voltage max.
1300 V
Test voltage
3000 V
Standards
EN 50117, IEC 61196
Satellite distribution2)
2150MHz – 60m
VHF/UHF distribution3)
860MHz – 150m
S-band Cable TV distribution
470MHz – 210m
Attenuation @20°C max
50 MHz 4,74 dB/100m200 MHz 9,29 dB/100m470 MHz 14,35 dB/100m860 MHz 19,72 dB/100m1000 MHz 21,37 dB/100m2150 MHz 32,52 dB/100m2400 MHz 34,59 dB/100m3000 MHz 39,26 dB/100m
Return Loss
5-470 MHz > 20 dB470-1000MHz > 18 dB1000-2000 MHz > 16 dB2000-3000 MHz > 15 dB
Screen Attenuation
30-1000 MHz ≥ 75 dB1000-2000MHz ≥ 65 dB2000-3000 MHz ≥ 55 dB
Transfer Impedance
5-30 MHz ≤ 50 mΩ/mKal
