Káble využívajúce technológiu izolácie z fyzickej peny majú menovitú impedanciu 75 ohmov a sú v súlade s EN 50117. Používajú sa predovšetkým v káblovej televízii, individuálnych/centrálnych satelitných rozvodoch a CCTV bezpečnostných kamerových systémoch. Káble sú zložené z materiálov bez obsahu halogénov (materiály spomaľujúce horenie, ktoré nevyžarujú toxický plyn alebo čierny hustý dym, ktorý znižuje viditeľnosť). Používajú sa predovšetkým vo veľmi obývaných oblastiach, ktoré by mali mať požiarnu odolnosť, ako sú sídliská, hotely, nákupné centrá a inteligentné budovy.
Balenie: 300m

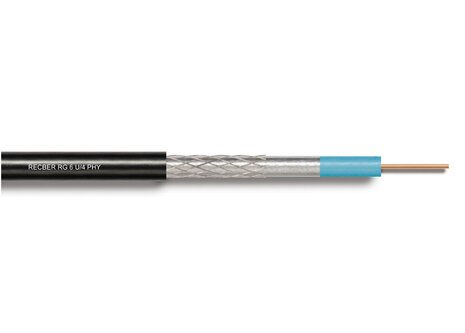

Conductor Electrolytic copper wire, Ø 1.02 mm (AWG18)
Insulation Physical foam PE, Ø 4.60 mm 70°C, EN 50290-2-23
Screen Al-Pet foil min. 100% coverage Aluminium braided wire
Sheath HFFR – RAL 9011 Black, Ø 6.80 mm 70°C, EN 50290-2-27
Operating temperature
-30 °C … +70 °C
Bending radiusmin.
10 x D
Impedance
75 ± 3 Ω
Capacitance
52 ± 2 pF/m
Velocity of propagation
%84 ± 2
Insulation resistance min.
2 G Ω x km
Operating voltage max.
1300 V
Test voltage
3000 V
Standards
EN 50117, IEC 61196
Fire performans
Vertical flame propagation EN 60332-1-2
Corrosive gas EN 60754-1/2
Smoke density EN 61034-2
Satellite distribution2)
2150MHz – 60m
VHF/UHF distribution3)
860MHz – 150m
S-band Cable TV distribution3)
470MHz – 210m
Attenuation @20°C max
50 MHz 4,74 dB/100m200 MHz 9,29 dB/100m470 MHz 14,35 dB/100m860 MHz 19,72 dB/100m1000 MHz 21,37 dB/100m2150 MHz 32,52 dB/100m2400 MHz 34,59 dB/100m3000 MHz 39,26 dB/100m
Return Loss
5-470 MHz > 20 dB470-1000MHz > 18 dB1000-2000 MHz > 16 dB2000-3000 MHz > 15 dB
Screen Attenuation
30-1000 MHz ≥ 75 dB1000-2000MHz ≥ 65 dB2000-3000 MHz ≥ 55 dB
Transfer Impedance
5-30 MHz ≤ 50 mΩ/m
