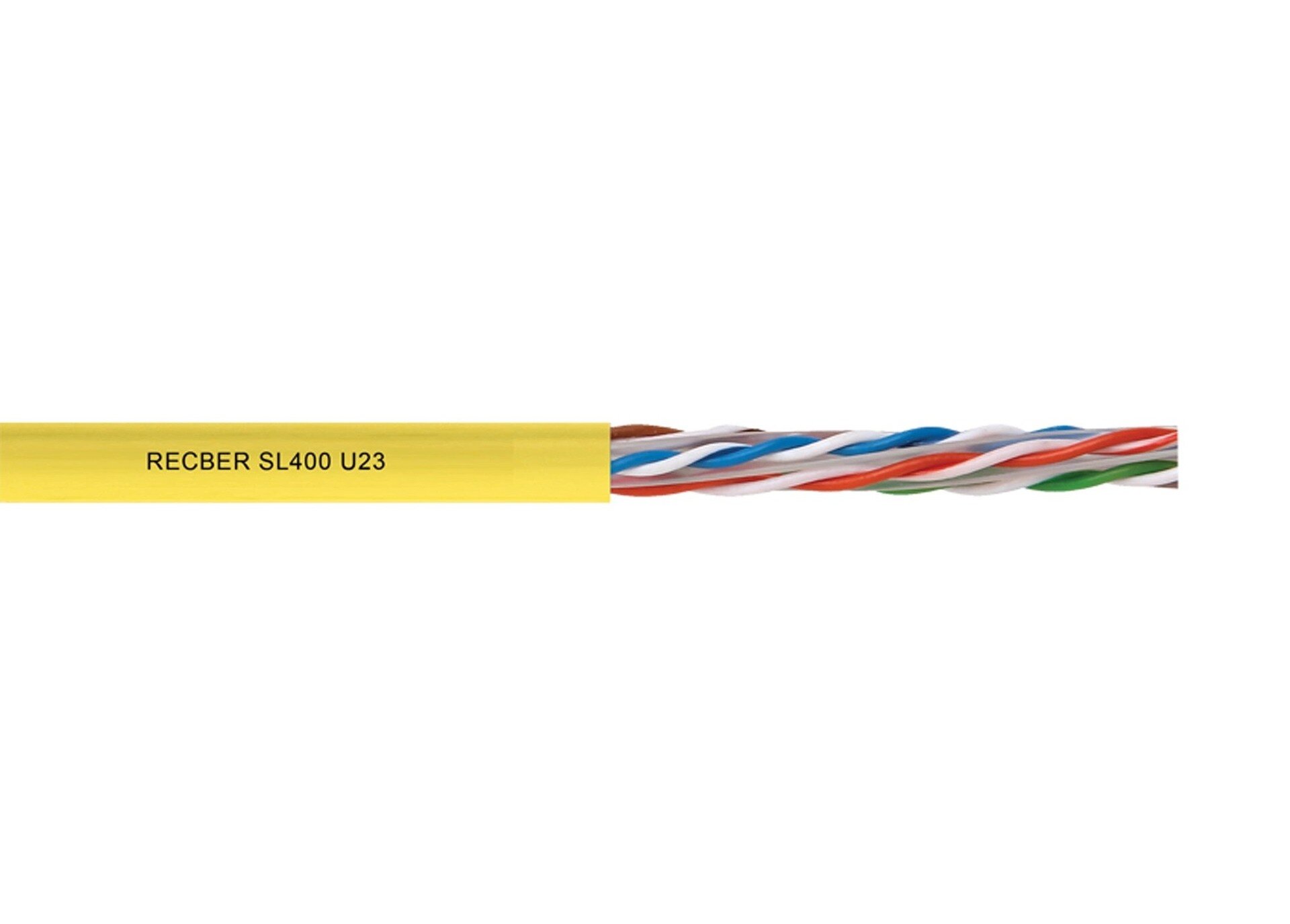

Tento rad dátových káblov je určený na prenos analógového a digitálneho signálu v audio, video a dátových aplikáciách v dátových komunikačných systémoch s podporou 250 MHz, 1,0 Gbit/s 1 Gigabit Ethernet. Káble spĺňajú požiadavky noriem pre štrukturálnu kabeláž vrátane ANSI EIA/TIA 568, ISO/IEC 11801 a EN 50173 Trieda E. IEEE 802.3:10Base-T; 100Base-T; 1000Base-T IEEE 802.5 16 MB; ISDN; TPDDI; ATM Power over Ethernet (PoE) / PoE+
Prevedenie: PEBalenie: 300m
Conductor Electrolytic copper wire, Ø 23AWG
Insulation HDPE, in compliance with TIA 568 insulation colour coding 80°C, EN 50290-2-23 Cross separator PE
Sheath LSZH/LS0H – RAL 1018 Yellow, Ø 6.0 mm 70°C, EN 50290-2-27 PVC – RAL 7001 Grey, Ø 6.0 mm TM51 70°C, EN 50290-2-22 PE – RAL 9011 Black, Ø 6.0 mm 80°C, EN 50290-2-24
Temperature range
fixed -20°C …+60°C
flexing 0°C …+50°C
Bending radius min.
Tensile strength
Crushing strength
Impact strength
fixed min. 4 x D
flexing min. 8 x D
max. 100 N
min. 1000 N/10 cm
min. 10 impacts
Conductor resistance
Resistance imbalance
max. 85 ?/km
%2
Insulation resistance min.
Capacitance
Capacity imbalance
Rated impedance
Velocity of propagation
Propagation delay
Signal delay
min. 5000 M? x m
nom. 50 pF/m
max. 1600 pF/km
67-69%
max. 537 ns/100 m
max. 45 ns/100 m
Test voltage
1000 V
Operating voltage max.
max 72 V
Standards
ISO/IEC 11801 2nd ed., IEC 61156-5 EN 50173-1, EN 50288-6-1 ANSI EIA/TIA 568-C.2
Fire performance
Vertical flame propagation EN 60332-1-2 (LSZH-PVC) Corrosive gas EN 60754-1/2 (LSZH) Smoke density EN 61034-2 (LSZH)
EU declaration of conformity
LVD Low Voltage Directive 2014/35/EU RoHS Restriction of Hazardous Substances 2011/65/EU
